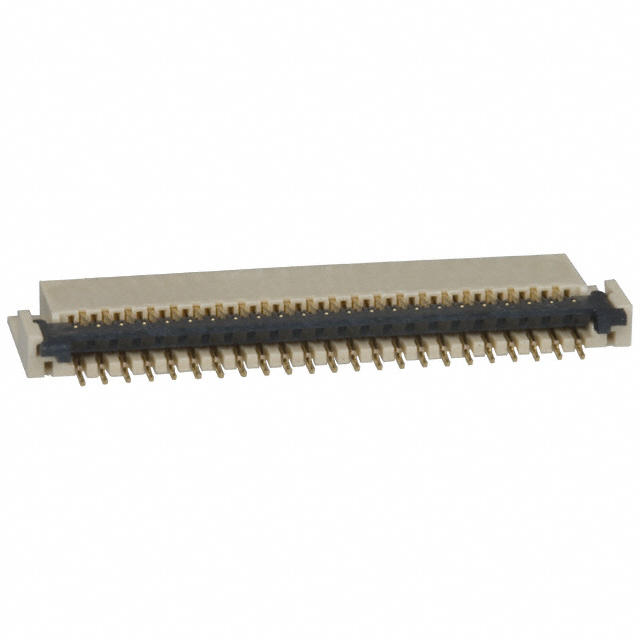

히로세 FH23-45S-0.3SHW(05) 커넥터 제품 개요:
 | 메이커 | Hirose |
| 제조업체 코드 | FH23-45S-0.3SHW(05) | |
| 제품 설명 | CONN FPC 하단 45접점 0.3mm R/A, 45접점 FPC 커넥터 접점, 하단 0.012;(0.30mm) 표면 실장, 직각 |
Hirose FH23-45S-0.3SHW(05) 커넥터 제품 속성:
| 유형학 | 설명 |
| 양식 | 커넥터, 상호 연결 |
| FFC, FPC(플랫 플렉시블) 커넥터 | |
| FFC, FPC(플랫 플렉시블) 커넥터 어셈블리 | |
| 메이커 | Hirose Electric Co Ltd |
| 범위 | FH23 |
| wrap | 테이프 및 릴(TR) |
| 플랫 플렉시블 타입 | FPC |
| 설치 유형 | 표면 실장, 직각 |
| 커넥터/접점 유형 | 연락처, 하단 |
| 바늘 개수 | 45 |
| 간격 | 0.012"（0.30mm） |
| 단접 | 납땜 |
| FFC, FCB 두께 | 0.20mm |
| 보드 높이 | 0.049"（1.25mm） |
| 잠금 기능 | 트리거 잠금 |
| 케이블 엔드 유형 | 테이퍼 |
| 연락처 자료 | 인청동 |
| 접촉 표면 처리 | 금박 |
| 하우징 재료 | 액정 폴리머(LCP), 무할로겐 |
| 액추에이터 재료 | 액정 폴리머(LCP), 무할로겐 |
| 특성화 | 낮은 삽입력(LIF) |
| 정격 전압 | 30V |
| 작동 온도 | -55°C ~ 85°C |
| 재료 가연성 등급 | UL94 V-0 |
| 정격 전류(암페어) | 0.3A |
| 셸 색상 | 쌀색 |
| 액추에이터 색상 | 철 |
| 짝짓기 횟수 | 10 |
히로세 FH23-45S-0.3SHW(05) 커넥터 제품(시리즈) 설명:
히로세전기에서 고밀도 전자 장치를 위한 고성능 소형 커넥터인 FH23 시리즈 FPC(플랫 플렉시블) 커넥터를 출시합니다. 이 커넥터는 0.30mm 피치, 45핀 설계로 0.20mm 두께의 FPC를 지원하며 삽입 및 제거 저항을 줄이고 조립 효율을 향상시키는 낮은 삽입력(LIF)이 특징입니다. 접점은 인청동으로 금도금되어 전도성과 내식성이 뛰어나 장기간 안정적인 연결을 보장하며, FH23은 표면 실장 직각 구조로 온보드 높이가 1.25mm에 불과해 공간을 절약하고 초박형 장치에 적합합니다. 트리거 잠금 메커니즘으로 안정적으로 고정할 수 있으며 케이블 끝이 가늘어져 삽입이 용이합니다. 커넥터 하우징과 액추에이터는 환경 기준을 충족하는 무할로겐 액정 폴리머(LCP)로 제작되었습니다. 정격 전압 30V, 정격 전류 0.3A, 작동 온도 범위 -55°C~85°C, UL94 V-0 가연성 등급을 갖춘 이 시리즈는 스마트 단말기, 웨어러블 기기, 의료용 전자기기 등 하이엔드 애플리케이션에 널리 사용됩니다.
히로세 FH23-45S-0.3SHW(05) 커넥터 문서 및 미디어:
| 리소스 유형 | 링크(웹사이트) |
| 사양 | FH23 Series Datasheet |
