파나소닉|파나소닉|P5KF 시리즈용 호환/교체 기판 간 커넥터는 피치 0.5mm, 결합 높이 1.5mm ~ 2.5mm 커넥터, Panasonic P5Kx 좁은 피치 커넥터는 기판 간 연결을 제공하며 3.0mm ~ 9.0mm의 결합 높이 버전을 포함합니다. 5mm 결합 높이 버전이 있으며, P5Kx 커넥터는 열악한 환경에 대한 높은 내성과 긴 위도 결합 길이를 제공하며, 흡입식 자동 실장기를 위한 흡입 영역도 갖추고 있습니다. 주요 특징: 1, 다양한 제품 라인업 2, 다양한 환경에 적응할 수 있는 "TOUGH 접촉" 구조로 다양한 환경에 적응할 수 있습니다. 3, 간단한 잠금 메커니즘 사용, 삽입 및 제거 감각이 좋습니다. 4, 0.55mm 길이의 효과적인 조합. 5, 모바일 장치, 산업 장비에 적용 가능 [WTO 전자 제품 네트워크는 파나소닉 | Panasonic | P5KF 시리즈의 보드 간 커넥터 대안을 제공합니다].
------------------------------------------------------------------------------------------------
1, 호환/교체 파나소닉|파나소닉|P5KF 시리즈 기판 간 커넥터 제품 사양 세부 정보:
| 모델 번호 | AXK5F24347YG |
| 커넥터 유형 | 기판 대 기판, 기판 대 FPC |
| 카테고리별 | 2피스(소켓) |
| 소켓/플러그 | 플러그 |
| 사용 | 모바일 디바이스, 산업용 기계 |
| 단자 간격(mm) | 0.5 |
| (총의) 코어 번호 | 24 |
| 조합 높이(mm) | 1.5mm |
| 포장 | 포장 테이프, 플라스틱 릴 포장 |
| 포장 수량/내부 상자 | 2,000(1릴) |
| 패키지/외부 박스 개수 | 4,000 |
| 용접성 향상 장치(포함 또는 미포함) | 가지고 있지 않다 |
| 포지셔닝 기둥 | 가지고 있지 않다 |
| 본체 길이(L mm) | 9 |
| 본체 높이(H mm) | 1.35 |
| 핀 발 크기(D mm) | 5.8 |
| 기판의 권장 처리 크기 폭(mm) | 6.8 |
| 정격 전류 | 0.5A/단말(모든 코어의 총합이 10A 미만) |
| 내전압 | AC150V 1분 |
| 절연 저항(MΩ 이상)(초기) | 1000 |
| 접점 저항(mΩ 이하) | 90 |
| 플러그 수명(횟수) | 50 |
| 재료(몰딩 수지 이름) | 내열성 수지(UL94V-0) |
| 재질(터미널/금속 터미널) | 구리 합금 |
| 표면 처리 재료(단자/금속 단자) | Ni로 도금된 베이스 레이어, Au로 도금된 표면 레이어 |
------------------------------------------------------------------------------------------------

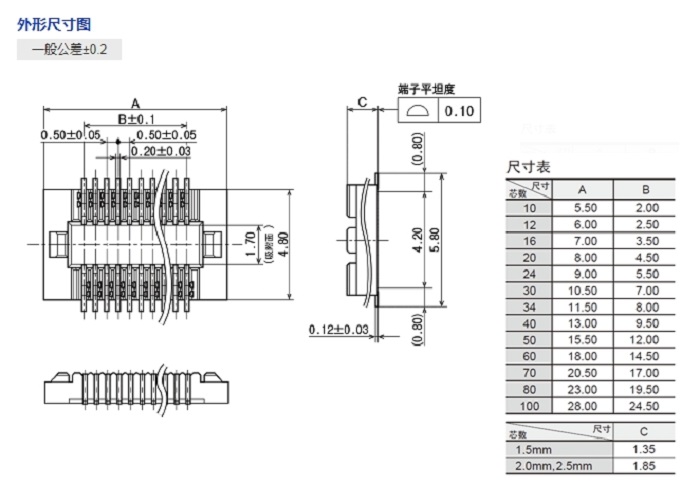

2, 호환 가능 / 대체 파나소닉|파나소닉|P5KF 시리즈 보드 간 커넥터 사양:
------------------------------------------------------------------------------------------------
3, 호환 가능/대체 파나소닉|파나소닉|P5KF 시리즈 기판 간 커넥터 제품 부품 번호/모델 번호 목록:
| AXK5F10347YG | AXK5F12347YG | AXK5F16347YG | AXK5F20347YG | AXK5F24347YG |
| AXK5F30347YG | AXK5F34347YG | AXK5F40347YG | AXK5F50347YG | AXK5F60347YG |
| AXK5F70347YG | AXK5F80347YG | AXK5F10547YG | AXK5F12547YG | AXK5F16547YG |
| AXK5F20547YG | AXK5F24547YG | AXK5F30547YG | AXK5F34547YG | AXK5F40547YG |
| AXK5F50547YG | AXK5F60547YG | AXK5F70547YG | AXK5F80547YG |
------------------------------------------------------------------------------------------------
4, 기판 간 커넥터 - 호환 가능한 panasonic|Panasonic|P5KF 시리즈 기판 간 커넥터 대체품 제공
