Phân loại：브랜드 커넥터

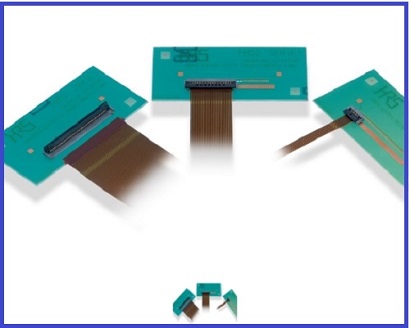

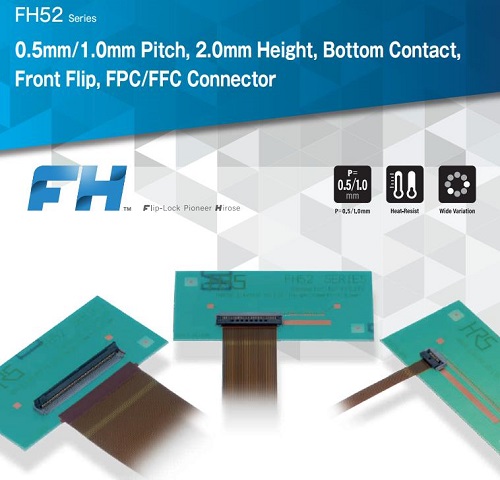

호환/대체 HRS|Hirose|Hirose|Hirose 커넥터|FH52-50S-0.5SH|FPC 커넥터는: 0.5mm/1.0mm 피치, 2.0mm 높이, 하단 접점, 전면 플립형, FPC|FFC 커넥터, FPC|FFC입니다. 커넥터의 주요 특징 및 장점: 1. 높은 연결 신뢰성 및 견고한 설계 2. 다양한 요구 사항을 충족하는 제품 변형 3. 플립 잠금으로 작동 간소화 4. 높은 FPC/FFC 유지력 5. 표준 0.3mm 두께 FPC/FFC 수용 6. 커넥터 바닥에 패턴 제외 영역 없음(오버몰딩 설계)7. 무할로겐 8. 자동 픽 앤 플레이스 실장 지원 9. 선택적으로 롤 포장 가능 500개(시험 생산용) HRS|히로세/히로세|히로세 커넥터|FH52-50S-0.5SH|FPC 커넥터 교체].
------------------------------------------------------------------------------------------------1, Compatible/Replacement HRS|Hirose|Hirose Connectors|FH52 Series Connectors FPC/FFC 커넥터 제품 사양 및 매개변수.
| 커넥터 유형 | 소켓 | 장착 거리 | 0.5, 1.0 mm |
| 커넥터 길이(피치 방향) | 7.3, 8.1, 8.3, 9.1, 9.3, 9.8, 10.1, 10.3, 11.8, 13.3, 14.3, 15.1, 15.3, 16.1, 16.3, 16.8, 17.1, 17.3, 18.1, 18.3, 19.3, 20.1, 20.3, 21.1, 24.3, 25.3, 26.8, 27.6, 29.3, 30.1, 34.3, 35.1, 36.3, 38.3 mm | 커넥터 높이 | 2.0 mm |
| 커넥터 너비(세로) | 5.0, 5.7 mm | 연락처 위치 | 하부 접촉(선택 사항) |
| ZIF/Non-O ZIF/LIF | ZIF | 권장 FFC/FPC | FPC/FFC 커넥터 |
| FPC/FFC 삽입 방향 | 레벨(업적 등) | 이동식 칼날 방향(예: 드라이버의 경우) | 긍정적으로 |
| PIN 개수 | 4, 5, 6, 8, 10, 11, 12, 15, 16, 18, 20, 22, 24, 25, 26, 28, 30, 32, 40, 42, 45, 50, 60, 64, 68 | 다른 PIN 개수 | |
| 개방 거리 | 0.5, 1.0 mm | (열 | 1 |
| 전송 사양 | 2 | 전송 속도 | |
| (최대) 작동 온도 범위 | 105C | (최소) 작동 온도 범위 | -40 |
| (공칭 전압 | AC 50.0 V | (공칭 전압 | DC 50.0 V |
| 정격 전류 | 0.5 A |
------------------------------------------------------------------------------------------------2, Compatible/Replacement HRS|Hirose|Hirose Connectors|FH52 Series Connectors FPC/FFC 커넥터 제품 사양:
------------------------------------------------------------------------------------------------3,Compatible/Replacement HRS|Hirose|Hirose Connectors|FH52 Series Connectors FPC/FFC 커넥터 제품 재료 번호/유형 목록:
| FH52-8S-0.5SH | FH52-30S-0.5SH | FH52-50S-0.5SH | FH52-80S-0.5SH | FH52-44S-0.5SH |
| FH52-10S-0.5SH | FH52-40S-0.5SH | FH52-60S-0.5SH | FH52-12S-1SH | FH52-68S-0.5SH |
| FH52-12S-0.5SH | FH52-60(30)SB-1SH |
------------------------------------------------------------------------------------------------, 보드-FPC 커넥터-호환 가능한 FH52-50S-0.5SHFPC/ 제공 FFC 커넥터 교체
