Phân loại：브랜드 커넥터

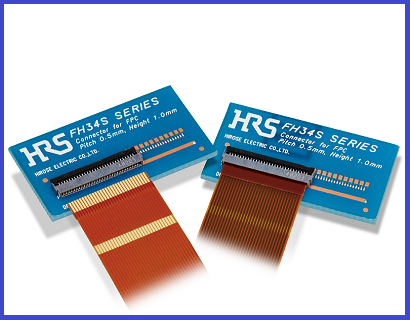

호환/대체 HRS | 히로세 | 히로세 | 히로세 커넥터 | FH34SRJ-5S-0.5SH FPC/FFC 커넥터는 0.5mm 피치, 1.0mm 높이, 상단 및 하단 접점 백 플립형 FPC/FFC 커넥터입니다. 피치, 1.0mm 높이, 상단 및 하단 접점 백플립 FPC/FFC 커넥터의 주요 특징 및 장점: 1. 평면 0.5mm 피치, 상단 및 하단 접점 커넥터; 2. FH34SRJ : 백 플립 및 고유 한 접점 설계로 FPC 고정력이 크게 향상됨; 3. FH34D : 탭이있는 FPC / FFC 및 향상된 FPC 고정력; 4. 고속 FPC / FFC 커넥터; 5. 고속 전송, 5. 잠금 해제 배송, 6. FPC/FFC의 손쉬운 삽입, 7. 0.3mm 두께 FPC/FFC와 호환, 8. 커넥터 하단에 패턴 제외 영역 없음. (오버몰딩 설계); 9. 할로겐 프리; 10. 자동 실장. HRS | 히로세 | 히로세 | 히로세 커넥터 | FH34SRJ-4S-0.5SH FPC / FFC 커넥터 교체】.
------------------------------------------------------------------------------------------------1, Compatible/Replacement HRS|Hirose|Hirose Connectors|FH34 Series Connectors FPC/FFC 커넥터 제품 사양 및 매개변수.
| 커넥터 유형 | 소켓 | 장착 거리 | 0.5 mm |
| 커넥터 길이(피치 방향) | 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 9.0, 10.0, 11.0, 12.0, 13.0, 14.0, 15.0, 17.0, 18.0, 19.0, 22.0, 24.5, 27.0 mm | 커넥터 높이 | 1.0 mm |
| 커넥터 너비(세로) | 3.8 mm | 연락처 위치 | 상단 및 하단 연락처 |
| ZIF/Non-O ZIF/LIF | ZIF | 권장 FFC/FPC | FPC/FFC 커넥터 |
| FPC/FFC 삽입 방향 | 레벨(업적 등) | 이동식 칼날 방향(예: 드라이버의 경우) | 등을 돌리기 |
| PIN 개수 | 4, 5, 6, 7, 8, 9, 10, 11, 12, 14, 16, 18, 20, 22, 24, 26, 30, 32, 34, 40, 45, 50 | 다른 PIN 개수 | |
| 개방 거리 | 0.5 mm | (열 | 1 |
| 전송 사양 | USB3.1, eDP, MIPI, SATA, PCIe Gen 3, MIPI D-PHY, eDP1.3 | 전송 속도 | 10.0 Gbps |
| (최대) 작동 온도 범위 | 105 ℃ | (최소) 작동 온도 범위 | -55 ℃ |
| (공칭 전압 | AC 50.0 V | (공칭 전압 | DC 50.0 V |
| 정격 전류 | 0.5 A |
------------------------------------------------------------------------------------------------2, Compatible/Replacement HRS|Hirose|Hirose Connectors|FH34 Series Connectors FPC/FFC 커넥터 제품 사양:
------------------------------------------------------------------------------------------------3,Compatible/Replacement HRS|Hirose|Hirose Connectors|FH34 Series Connectors FPC/FFC 커넥터 제품 재료 번호/유형 목록:
| FH34SRJ-4S-0.5SH | FH34SRJ-22S-0.5SH | FH34SRJ-20S-0.5SH | FH34SRJ-50S-0.5SH | FH34D-12S-0.5SH |
| FH34SRJ-5S-0.5SH | FH34SRJ-14S-0.5SH | FH34SRJ-30S-0.5SH | FH34SRJ-11S-0.5SH | FH34D-14S-0.5SH |
| FH34SRJ-6S-0.5SH | FH34SRJ-24S-0.5SH | FH34SRJ-32S-0.5SH | FH34D-4S-0.5SH | FH34D-16S-0.5SH |
| FH34SRJ-7S-0.5SH | FH34SRJ-16S-0.5SH | FH34SRJ-34S-0.5SH | FH34D-6S-0.5SH | FH34D-20S-0.5SH |
| FH34SRJ-8S-0.5SH | FH34SRJ-26S-0.5SH | FH34SRJ-40S-0.5S | FH34D-8S-0.5SH | FH34D-24S-0.5SH |
| FH34SRJ-9S-0.5SH | FH34SRJ-18S-0.5SH | FH34SRJ-45S-0.5SH | FH34D-10S-0.5SH | FH34D-30S-0.5SH |
| FH34SRJ-10S-0.5SH | FH34SRJ-12S-0.5SH |
------------------------------------------------------------------------------------------------
4, FPC/FFC 커넥터 - 호환 가능한 HRS | FH34SRJ-5S-0.5SH FPC/FFC 커넥터 교체 제공
