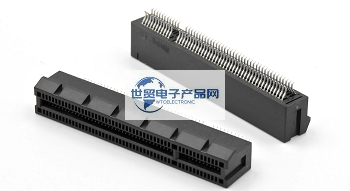

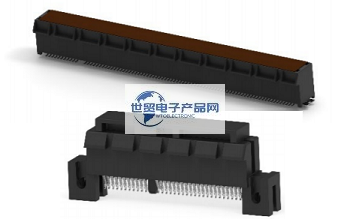

Tyco | TE Connectors | TE | PCI 및 PCI Express 커넥터에서 생산되는 Tyco 커넥터는: PCI-Express(주변 장치 부품 상호 연결 익스프레스)는 고속 직렬 컴퓨터 확장 버스 표준이며, 차세대 CPU PCI Express용 커넥터; 차세대 CPU의 강력한 시스템 애플리케이션 확장성 및 더 높은 대역폭을 달성하기 위해 TE Connectivity(TE)는 PCI-SIG PCIe CEM 사양을 위한 5세대 PCIe CEM 커넥터 제품을 설계했습니다. 이는 PCIe Gen 1/2/3/4 CEM 커넥터의 출시에 이은 것입니다. PCI-SIG PCIe 5.0 CEM 커넥터 사양의 경우, TE는 차동 신호 쌍당 최대 초당 32기가비트(GT/s)의 데이터 전송 속도를 제공하는 PCIe Gen 5 CEM 커넥터를 출시합니다. 이 새로운 1.00mm 단자 피치 제품은 모든 세대의 PCI Express 신호를 지원하며 더 높은 속도 성능에 대한 요구를 충족할 수 있습니다.PCIe 젠 4 카드 에지 커넥터 - 더 높은 대역폭 플랫폼을 지원하는 새로운 커넥터, TE Connectivity(TE)의 PCIe 젠 4 카드 에지 커넥터는 산업용 PCI-SIG 카드 전자기계(CEM) ) 사양 4.0을 준수하여 최대 16Gbps의 대역폭을 지원합니다.차세대 CPU를 지원하여 시스템 응용 제품 확장을 개선하도록 설계된 TE의 PCIe Gen 4 카드 에지 커넥터는 1.00mm 피치, 모든 세대의 PCI Express 신호 설계를 가능하게 하며 16Gbps(PCIe Gen 4), 8.0Gbps(PCIe Gen3), 5.0Gbps, 5.0Gbps, 5.0Gbps, 5.0Gbps, 5.0Gbps, 5.0Gbps, 5.0Gbps, 5.0Gbps를 지원합니다. ), 5.0Gbps(PCIe 2세대), 2.5Gbps(PCIe 1세대)를 지원합니다. 또한 커넥터 풋프린트와 결합 인터페이스는 각 세대의 PCIe와 역호환됩니다.
------------------------------------------------------------------------------------------------1, Tyco | TE Connectors | TE | Tyco Connectors - PCI 및 PCI 제품 개요 및 성능, 4세대/5세대 사양 설명과 관련된 익스프레스 커넥터 제품: PCI Express는 인텔이 제안한 "3GIO"라는 명칭의 PCIE 커넥터로 불리는 차세대 버스 인터페이스입니다. PCI-SIG(PCI 특별 관심 그룹)의 인증 및 출시 후 "PCI-Express"로 이름이 변경되었습니다. PCIE 커넥터는 현재 업계에서 널리 사용되는 점대점 직렬 연결을 채택하여 PCI 및 이전 컴퓨터 버스의 공유 병렬 아키텍처와는 다른 고속 차동 아키텍처를 사용하며, PCIE는 고속 차동 아키텍처를 사용합니다. . 물리적 링크는 단일 데이터 경로(레인)에 두 세트의 차동 신호로 구성되며, 총 4개의 신호 라인으로 이루어져 있습니다. 각 장치는 전체 버스에서 대역폭을 요청하지 않고 자체 전용 연결을 가지며, 데이터 전송 속도를 매우 높은 주파수로 높여 PCI가 제공할 수 없는 높은 대역폭에 도달할 수 있습니다. 병렬 신호에 비해 차동 신호는 간섭에 더 강하고 더 높은 버스 주파수를 사용할 수 있습니다. 또한 전자기 간섭 EMI를 효과적으로 억제 할 수 있습니다. 주요 장점은 높은 데이터 전송 속도이며 현재 가장 높은 16X 5.0 버전은 32GB / s에 도달 할 수 있으며 여전히 상당한 개발 잠재력이 있습니다. PCI Express는 또한 PCI Express 1X에서 PCI Express 32X까지 다양한 사양을 갖추고 있으며 일정 기간 동안 저속 장치와 고속 장치의 출현을 충족시킬 수 있습니다. 최신 PCI-Express 인터페이스는 PCIe 5.0 인터페이스로, 비트 전송률이 32Gbps로 이전 세대 PCIe 4.0 제품의 약 2배에 달하며 송신기 및 수신기 균등화, PLL 개선, 클럭 데이터 복구와 같은 일련의 중요한 새 기능이 포함되어 데이터 전송 및 데이터 보호 성능을 향상시킵니다. 실제로 현재 많은 상업용 PC가 PCI 인터페이스로 점차 대체되고 있으므로 향후 주변 장치 확장을 위해 PC에서 사용하는 주류 인터페이스는 확실히 PCIe 인터페이스가 될 것입니다.
| PCIe 4세대 CEM 커넥터 제품 주요 특징: | PCIe 5세대 CEM 커넥터 제품 주요 특징: |
| 최대 16 GT/s의 데이터 속도 지원 | 단자 간격: 1.00mm |
| 차세대 플랫폼 요구 사항 충족 | 데이터 속도: 최대 32 GT/s |
| 차세대 프로세서 지원으로 시스템 애플리케이션 확장성을 최적화하고 더 큰 대역폭의 서버, 워크스테이션 및 데스크톱을 지원합니다. | 임피던스: 85Ω |
| x1, x4, x8, x16(36/64/98/164핀) 표준 링크, PCI-SIG CEM 호환 등 다양한 구성 가능 | 핀 구성: 수직 표면 실장 |
| 1.00mm 피치의 수직 카드 에지 커넥터는 모든 세대의 PCI Express 신호 설계를 지원하며 16 GT/s(Gen 4), 8.0 GT/s(Gen 3), 5.0 GT/s(Gen 2) 및 2.5 GT/s(Gen 1)를 지원합니다. | 핀: x16(164핀), x8(98핀), x4(64핀), x1(36P) |
| 패키징 및 상호 변조 인터페이스는 모든 세대와 역호환됩니다. | 하우징: 고온 내성 플라스틱, 저 할로겐, ROHS 준수 |
------------------------------------------------------------------------------------------------2,Tyco|TE Connectors|TE|Tyco Connectors--PCI&PCI Express 커넥터 제품 주요 모델/재료 번호:
| 5-2337939-8 | 2337939-3 | 3-2354154-4 | 2-2362375-1 | 2-2387405-2 |
| 5-2337939-7 | 2337939-2 | 2-2354154-4 | 1-2362375-1 | 1-2387405-2 |
| 5-2337939-6 | 5-2349820-8 | 6-2354154-4 | 2362375-1 | 2387405-2 |
| 5-2337939-4 | 5-2349820-7 | 2354154-4 | 5-2372484-4 | 2-2387405-1 |
| 5-2337939-3 | 5-2349820-4 | 5-2362375-4 | 4-2372484-4 | 1-2387405-1 |
| 5-2337939-2 | 5-2349820-3 | 4-2362375-4 | 3-2372484-4 | 2387405-1 |
| 4-2337939-8 | 4-2349820-8 | 3-2362375-4 | 2-2372484-4 | 5-2358477-8 |
| 4-2337939-7 | 4-2349820-7 | 2-2362375-4 | 1-2372484-4 | 5-2358477-7 |
| 4-2337939-6 | 4-2349820-4 | 1-2362375-4 | 2372484-4 | 5-2358477-4 |
| 4-2337939-4 | 4-2349820-3 | 2362375-4 | 2-2372484-3 | 5-2358477-3 |
| 4-2337939-3 | 3-2349820-8 | 5-2362375-3 | 1-2372484-3 | 4-2358477-8 |
| 4-2337939-2 | 3-2349820-7 | 4-2362375-3 | 2372484-3 | 4-2358477-7 |
| 3-2337939-8 | 3-2349820-4 | 3-2362375-3 | 2-2372484-2 | 4-2358477-4 |
| 3-2337939-7 | 3-2349820-3 | 2-2362375-3 | 1-2372484-2 | 4-2358477-3 |
| 3-2337939-6 | 2-2349820-4 | 1-2362375-3 | 2372484-2 | 3-2358477-8 |
| 3-2337939-4 | 2-2349820-3 | 2362375-3 | 2-2372484-1 | 3-2358477-7 |
| 3-2337939-3 | 6-2349820-4 | 5-2362375-2 | 1-2372484-1 | 3-2358477-4 |
| 3-2337939-2 | 6-2349820-3 | 4-2362375-2 | 2372484-1 | 3-2358477-3 |
| 2-2337939-4 | 2349820-4 | 3-2362375-2 | 2-2387405-4 | 2-2358477-4 |
| 2-2337939-3 | 2349820-3 | 2-2362375-2 | 1-2387405-4 | 2-2358477-3 |
| 2-2337939-2 | 5-2354154-8 | 1-2362375-2 | 2387405-4 | 6-2358477-4 |
| 6-2337939-4 | 5-2354154-4 | 2362375-2 | 2-2387405-3 | 6-2358477-3 |
| 6-2337939-3 | 4-2354154-8 | 5-2362375-1 | 1-2387405-3 | 2358477-4 |
| 6-2337939-2 | 4-2354154-4 | 4-2362375-1 | 2387405-3 | 2358477-3 |
| 2337939-4 | 3-2354154-8 | 3-2362375-1 |
