전력 단자 0.3mm 피치가 있는 JAE|JAE Connectors|일본 항공 우주 전자 WP56DK 계열 초소형 적층 가능 기판 간(FPC) 커넥터는 업계에서 가장 좁은 0.3mm의 단자 피치를 가진 1.6mm 폭 기판 간(FPC) 커넥터입니다. 단자 피치를 0.3mm(기존 커넥터에 비해 0.05mm)로 줄이면 30 위치 커넥터의 커넥터 길이가 0.7mm 단축됩니다. 단자 피치를 0.3mm(기존 커넥터 대비 0.05mm 감소)로 줄임으로써 30 포지션 커넥터의 커넥터 길이가 0.7mm 감소합니다. 이 제품에는 전원 단자로 사용할 수 있는 JAE의 표준 다기능 압축 장치가 통합되어 있어 총 핀 수와 커넥터 크기를 줄일 수 있습니다. 또한 이 압축 장치에는 절연체의 결합부와 내부 표면을 보호하는 보호 금속 피팅이 통합되어 있어 최고의 강도와 신뢰성을 제공합니다. 이러한 구조 덕분에 커넥터는 정렬 및 결합 시 기계 가공성이 향상되었습니다. [스마트워치와 같은 고성능 소형 웨어러블 기기의 경우, 이러한 기기 내부의 PCB는 스마트폰 내부의 PCB보다 훨씬 작기 때문에 이러한 기기에 사용되는 부품도 훨씬 더 작고 밀도가 높아야 합니다. 디바이스의 전체 크기는 줄어들고 있지만, 이러한 디바이스의 기능과 특징은 계속 발전하고 있어 커넥터와 같은 고밀도 부품의 필요성이 더욱 강조되고 있습니다. 스마트폰의 경우 카메라 모듈의 수가 증가함에 따라 커넥터의 실장 공간은 더욱 밀집되어 있습니다. 이러한 요구를 충족하기 위해 JAE는 업계에서 가장 좁은 0.3mm의 단자 피치를 갖춘 1.6mm 폭의 FPC(기판 간) 커넥터 WP56DK 시리즈를 출시했습니다. 주요 특징은 업계에서 가장 좁은 0.3mm 피치, 1.6mm 폭, 2열, 0.6mm 높이, 각각 3.0A를 지원하는 2개의 전원 단자(홀드 다운 장치로도 사용), 홀드 다운 구조로 향상된 성능입니다. 절연체 손상 방지를 위한 상단 결합면 보호(아머링),조립자의 작업성 향상,완전 결합 시 명확한 클릭감,안정적인 연결을 위한 2점 접점 구조,접점의 니켈 차단층으로 솔더 코어 흡입 방지,MIPI, USB3.1 2세대 및 PCIe 3세대 전송 지원,주요 애플리케이션: 스마트워치, 스마트폰, 태블릿, 랩탑, 디지털 카메라, AR/VR 헤드셋 및 기타 소형 모바일 장치.
1, JAE|JAE 커넥터|일본 항공 우주 전자 WP56DK 계열 0.3mm 단자 피치 초소형 기판 간(FPC) 커넥터 주요 제품 사양 세부 정보:
| Number of Contacts | 26 positions (+2 power supply terminals) |
| Pitch | 0.3 mm |
| Rated Current | Signal: AC, DC 0.3 A/pos. |
| Power: AC, DC 3.0 A/pos. | |
| Rated Voltage | AC, DC 50 V |
------------------------------------------------------------------------------------------------
2, 일본 JAE | JAE 커넥터 | 일본 항공 전자 WP56DK 계열 0.3mm 단자 피치 초소형 기판 간(FPC) 커넥터 주요 재료 번호/유형:
| WP56DK-S026VA1-R15000 |
| WP56DK-P026VA1-R15000 |
------------------------------------------------------------------------------------------------

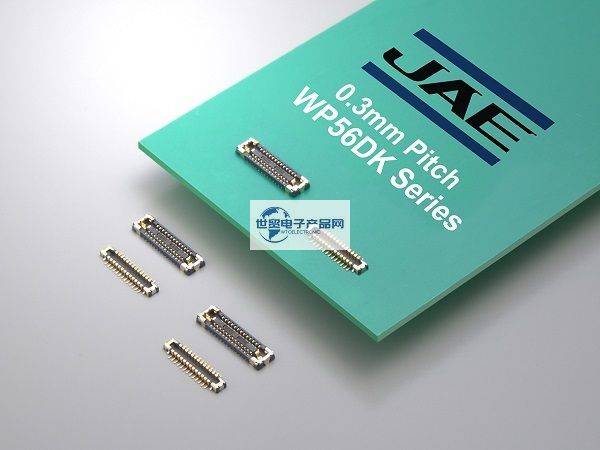

3, 일본 JAE 커넥터-JAE|일본 항공 전자 WP56DK 계열 0.3mm 단자 피치 초소형 기판 간(FPC) 커넥터
