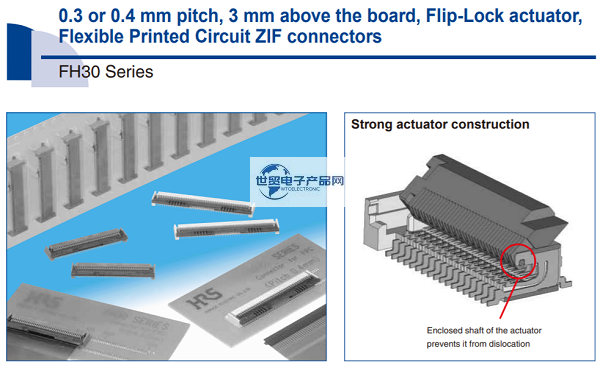

HRS|히로세|일본 히로세 FH30 계열 3.0mm 높이 언더 접점 FPC/FFC 커넥터는 0.3mm 또는 0.4mm 피치, 3mm 높이, 플립 잠금 액추에이터, 연성 인쇄 회로 ZIF 커넥터이며 주요 특징: 1. 견고한 브레이크 고정, 2. 스위블 플립플롭 제동, 3. FPC 위치 고정, 4. 표준 수용 가능. FPC 두께, 5. PC 보드 끝에서 손쉬운 납땜, 6. 보드 레이아웃을 위한 자동화 장비 지원, 7. PCB 보드의 전도성 트레이스가 커넥터 아래에서 실행 가능, 8. 할로겐 프리.
1, HRS|히로세|일본 히로세 FH30 시리즈 3.0mm 하이 다운 접점 FPC/FFC 커넥터 주요 제품 사양 세부 정보:
| 커넥터 유형 | PIN 개수 |
| 소켓 | 60, 80, 90, 96 |
| 장착 거리 | 다른 PIN 개수 |
| 0.6, 0.8 mm | 개방 거리 |
| 커넥터 길이(피치 방향) | 0.3, 0.4 mm |
| 21.9, 27.9, 30.9, 35.8, 42.2 mm | (열 |
| 커넥터 높이 | 2 |
| 3.0 mm | 전송 사양 |
| 커넥터 너비(세로) | 전송 속도 |
| 7.95 mm | (최대) 작동 온도 범위 |
| 연락처 위치 | 85 ℃ |
| 하부 접촉(선택 사항) | (최소) 작동 온도 범위 |
| ZIF/Non-O ZIF/LIF | -40 ℃ |
| ZIF | (공칭 전압 |
| 권장 FFC/FPC | AC 30.0, 50.0 V |
| FPC | (공칭 전압 |
| FPC/FFC 삽입 방향 | DC 30.0, 50.0 V |
| 레벨(업적 등) | 정격 전류 |
| 이동식 칼날 방향(예: 드라이버의 경우) | 0.15, 0.3 A |
| 긍정적으로 |
------------------------------------------------------------------------------------------------
2, 일본 HRS | 히로세 | 일본 히로세 FH30 시리즈 3.0mm 하이 다운 접점 FPC/FFC 커넥터 주요 재료 번호/종류:
| FH30-60S-0.3SHW(05) | FH30-80S-0.3SHW(05) | FH30-90S-0.3SHW(05) | FH30M-80S-0.4SHW(05) | FH30M-96S-0.4SHW(05) |
| FH30-60S-0.3SHW(98) | FH30-80S-0.3SHW(98) | FH30-90S-0.3SHW(98) | FH30M-80S-0.4SHW(98) | FH30M-96S-0.4SHW(98) |
------------------------------------------------------------------------------------------------
3, 일본 HRS 커넥터 - HRS | 히로세 | 일본 히로세 FH30 계열 3.0mm 하이 다운 접점 FPC/FFC 커넥터
