I-PEX 커넥터 - I-PEX 20565 계열 12GHz 고성능 콤팩트 RF 커넥터 제공

Phân loại:브랜드 커넥터

Đại lý chuyên nghiệp cung cấp: Kết nối | Dây dây nối | Sản phẩm cáp

I-PEX 20565 시리즈 12GHz 고성능 소형 RF 커넥터는: 12GHz 삽입 손실 및 VSWR을 위해 1.2mm, 1.4mm, 1.7mm의 더 큰 조합 높이를 갖춘 M.2 산업 표준; 12GHz까지의 고성능 소형 커넥터; "i-Fit® " 기술을 사용하여 납땜 없이 매우 미세 동축 케이블 연결; 매우 미세 동축 케이블 O.D.: 0.64mm, 0.81mm, 0.95mm, 1.13mm, 1.13mm, 1.13mm. " 기술; 납땜이 필요 없는 초미세 동축 연결; O.D.: 0.64mm, 0.81mm, 0.95mm, 1.13mm, 1.37mm; 높이: 1.20 최대 1.40 최대 1.70 최대; 주파수 범위: 최대 12GHz; 초미세 동축(AWG): #35(O.D: 0.5mm, 1.7mm); 삽입 손실 및 12GHz용 VSWR; 12GHz까지 고성능 소형 커넥터; "i-Fit® " 기술을 사용한 무납땜 연결; VFCC(Very Fine Coax). #35 (O.D. 0.81mm) #36 (O.D. 0.64mm) #36 (O.D. 0.81mm) #32 (O.D. 1.13mm) #33 (O.D. 0.95mm) #30 (O.D. 1.37mm) 12GHz용 고성능 소형 RF 커넥터.

1, I-PEX20565 시리즈 12GHz 고성능 소형 RF RF 커넥터의 주요 제품 세부 정보:

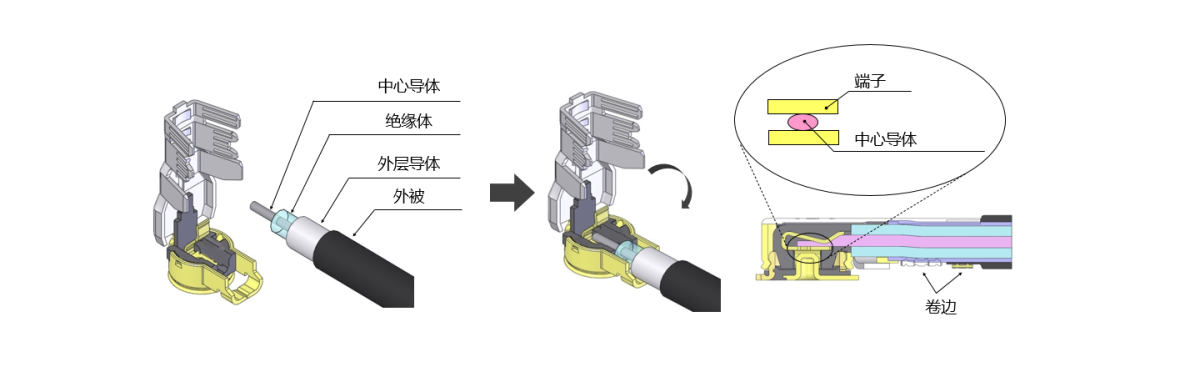

12GHz에 걸친 고성능 소형 커넥터."i-Fit®" 기술로 납땜 없이 매우 얇은 동축 케이블을 연결할 수 있습니다.초극세 동축선 O.D.: 0.64mm, 0.81mm, 0.95mm, 1.13mm, 1.37mm.

------------------------------------------------------------------------------------------------

2, I-PEX20565 시리즈 12GHz 고성능 소형 RF RF 커넥터 기술 파라미터:

Product TypeCoaxial RF Connector
Height1.20 Max1.40 Max1.70 Max
SMT Size (mm)2.0 x 2.0 mm
Frequency rangeUp to 12 GHz
V.S.W.R.VSWR (DC~3GHz) 1.3VSWR (3GHz~6GHz) 1.45VSWR (6GHz~9GHz) 1.6VSWR (12GHz~15GHz) 1.8
Applicable Standards (Reference Only)5G sub-6IEEE802.11 bIEEE802.11 aIEEE802.11 gWi-Fi 4Wi-Fi 5Wi-Fi 6Wi-Fi 6ELTELTE-AdvancedLPWABluetoothGPS
Full shielding (ZenShield®)No

------------------------------------------------------------------------------------------------

3, I-PEX20565 시리즈 12GHz 고성능 소형 RF 커넥터 주요 모델/번호:

MHF 4L RECOMMENDED PART NUMBERS

Part Number DescriptionPart Number
MHF 4L PLUG O.D. 0.81 mm, O.D. 0.64 mm / AWG 3620572-001R-08
MHF 4L PLUG O.D. 1.13 mm / AWG 32, O.D. 0.95 mm / AWG 3320565-001R-13
MHF 4L PLUG O.D. 1.37 mm / AWG 3020632-001R-37
MHF 4L RECEPTACLE20579-001E

OTHER MHF 4L PART NUMBERS

Part Number DescriptionPart Number
MHF 4 RECEPTACLE20449-001E-03
MHF 4 RECEPTACLE20449-001E
MHF 4 RECEPTACLE (2,500 pcs/reel)20449-001E-07
MHF 4L RECEPTACLE (20,000 pcs/reel)20579-001E-01

------------------------------------------------------------------------------------------------

4, 일본 I-PEX 커넥터-I-PEX 20565 시리즈 12GHz 고성능 소형 RF RF 커넥터
