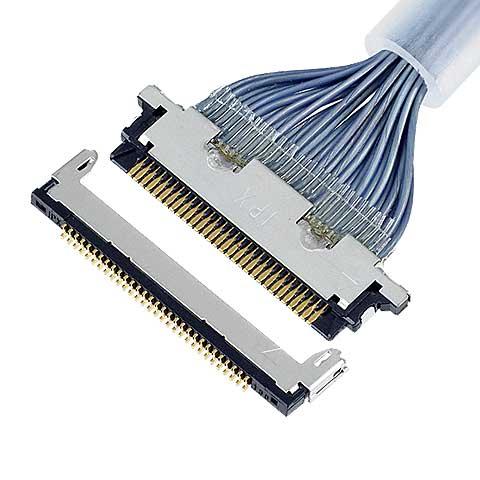

I-PEX 0.4mm 피치 20346 시리즈 초극세 동축 커넥터는 마찰 잠금 기능이 있는 소형 동축 커넥터로, USB3.1 고속 데이터 전송(5Gbps/레인) 지원, 이물질에 대한 높은 접촉 저항, 0.4mm 피치, 수평 플러그인 스타일, 마찰 잠금 기능, 소형화 설계, USB® 3.1(5Gbps/레인) 고속 전송 애플리케이션, 튜닝 포크 디자인의 암 섀시 커넥터, 삽입 중 이물질 제거, 높은 전도성 안정성, 접촉 피치(0.4mm), 고속 전송 애플리케이션에 이상적임, USB® 3.1(5Gbps/레인)에 적합. USB® 3.1(5Gbps/레인) 고속 전송 애플리케이션에 이상적,암 섀시 커넥터는 튜닝 포크로 설계되어 삽입 시 이물질을 배제하고 높은 온보드 신뢰성을 제공,피치(mm): 0.400,높이: 1.15 최대(1.00 공칭),핀으로 제공: 10 15 20 25 30 35 40,극세 동축선(AWG): #40 #42 #44 #46,극세 동축선(AWG): #40 #42 #44 #46,극세 동축선(AWG): #40 #42 #44 #46,극초소선동축(AWG): #40 #44 #46,극초소선동축선(AWG): #42 #44 #46 42 #44 #46, 삽입 유형: 수평 초극세 동축 커넥터.
1, I-PEX 0.4mm 피치 20473 시리즈 초미세 동축 라인 커넥터의 주요 제품 세부 정보:

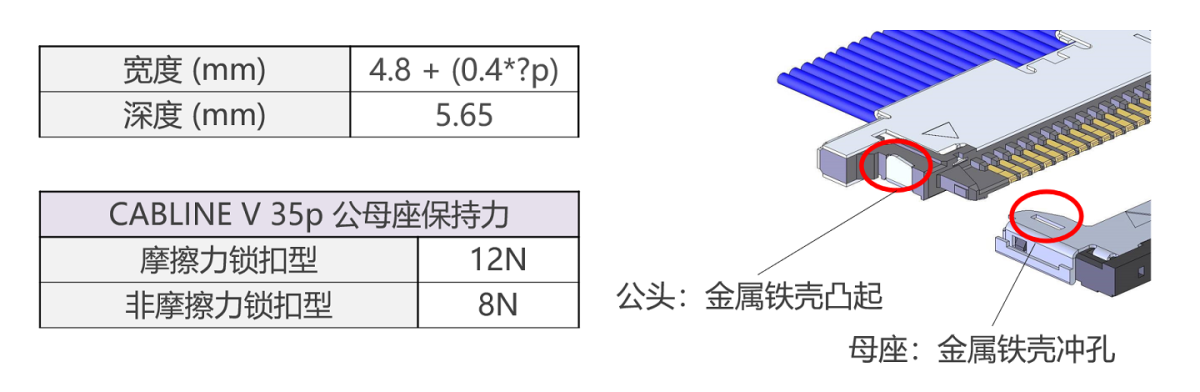

소형화된 디자인의 독립형 마찰 잠금 시스템.

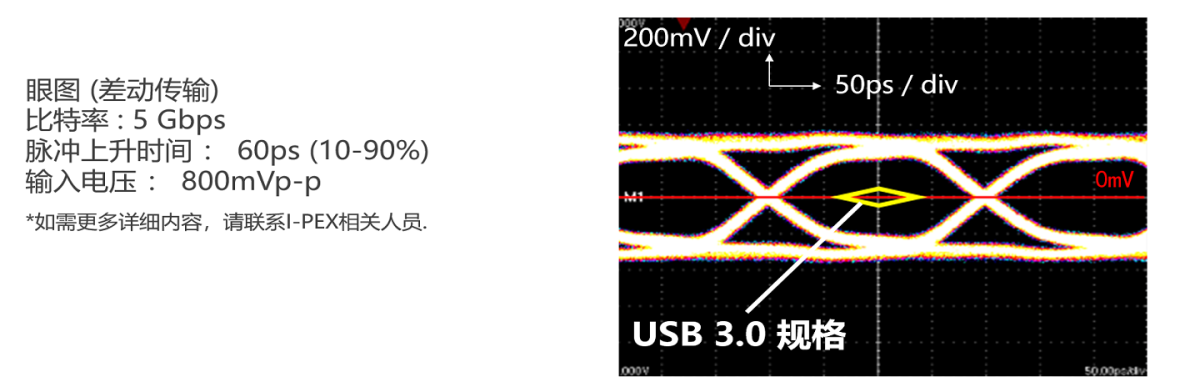

USB® 3.1(5Gbps/레인) 고속 전송 애플리케이션에 이상적입니다.

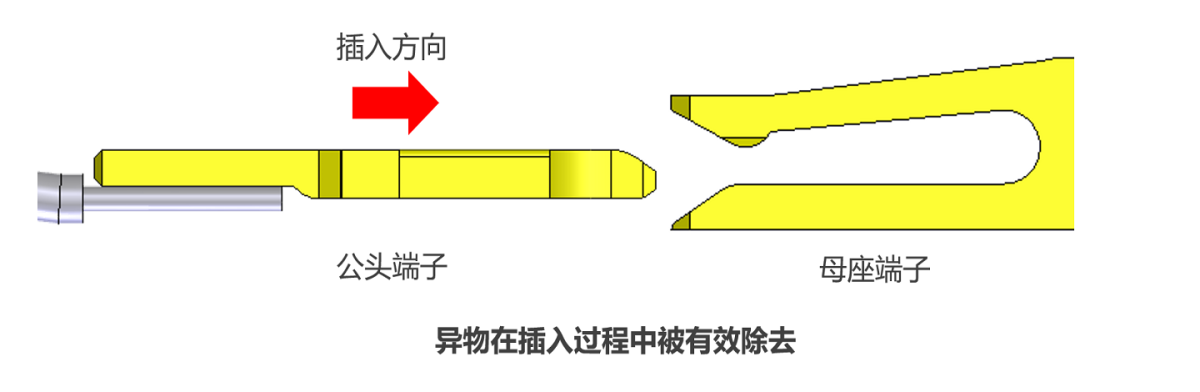

암 섀시 단자는 튜닝 포크 디자인을 채택하여 삽입 시 이물질을 제거할 수 있고 전도 신뢰성이 높습니다.
------------------------------------------------------------------------------------------------

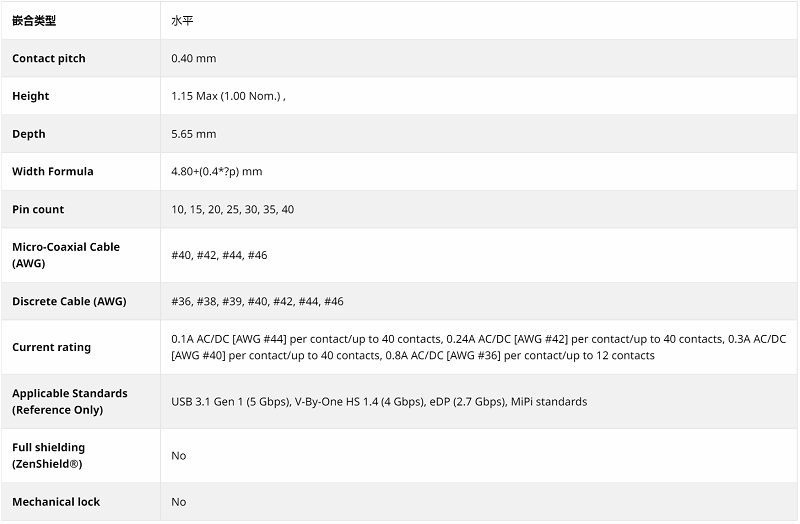

2, I-PEX0.4mm 피치 20346 시리즈 초미세 동축 라인 커넥터 기술 파라미터:
------------------------------------------------------------------------------------------------
3, I-PEX 0.4mm 피치 20346 시리즈 초미세 동축 라인 커넥터 주요 유형/재료 번호:

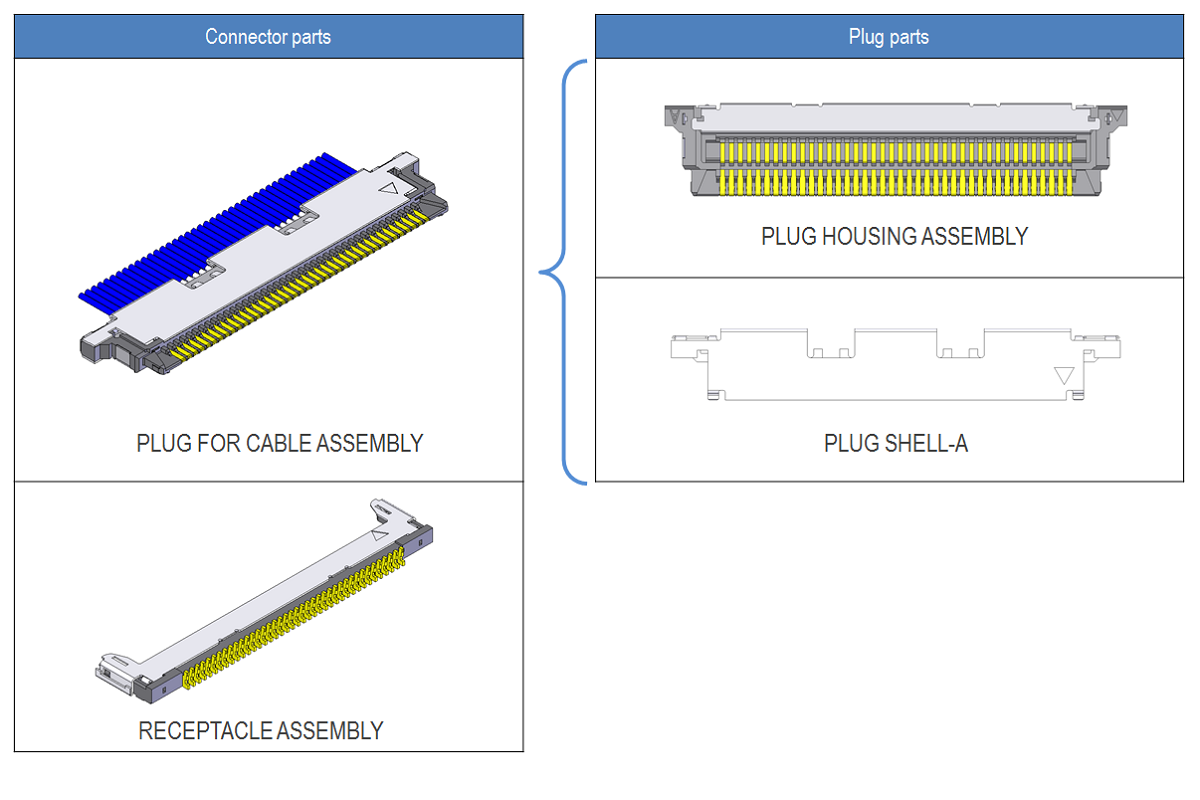

CABLINE V RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number | |
| PLUG FOR CABLE ASSEMBLY | 10 | 20345-010T-32R | |
| 15 | 20345-015T-32R | ||
| 20 | 20345-020T-32R | ||
| 25 | 20345-025T-32R | ||
| 30 | 20345-030T-32R | ||
| 35 | 20345-035T-32R | ||
| 40 | 20345-040T-32R | ||
| Plug parts | PLUG HOUSING | 10 | 20346-010T-32R |
| 15 | 20346-015T-32R | ||
| 20 | 20346-020T-32R | ||
| 25 | 20346-025T-32R | ||
| 30 | 20346-030T-32R | ||
| 35 | 20346-035T-32R | ||
| 40 | 20346-040T-32R | ||
| PLUG SHELL | 10 | 2047-0103 | |
| 15 | 2047-0153 | ||
| 20 | 2047-0203 | ||
| 25 | 2047-0253 | ||
| 30 | 2047-0303 | ||
| 35 | 2047-0353 | ||
| 40 | 2047-0403 | ||
| RECEPTACLE | 10 | 20347-310E-12R | |
| 15 | 20347-315E-12R | ||
| 20 | 20347-320E-12R | ||
| 25 | 20347-325E-12R | ||
| 30 | 20347-330E-12R | ||
| 35 | 20347-335E-12R | ||
| 40 | 20347-340E-12R | ||
------------------------------------------------------------------------------------------------
4, 일본 I-PEX 커넥터-I-PEX 0.4mm 피치 20346 시리즈 초미세 동축 라인 커넥터
