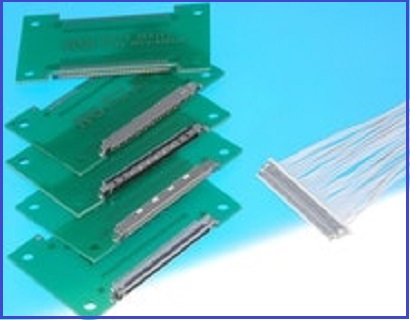

호환/대체 HRS|히로세|히로세|히로세 커넥터|HRS|MDF76LBRW-30S-1H(55) 보드-와이어 LCD 인터페이스 커넥터는 1.0mm 피치, 보드-와이어 LCD 인터페이스 커넥터로, 주요 특징 및 장점은 다음과 같습니다. 접지 접점에 대한 신호 접점(소켓)을 통한 고속 데이터 전송으로 우수한 임피던스 정합 제공 2. EMI 보호 금속 하우징으로 차폐 및 접지 연결 제공 3. 플러그/리셉터클 고정력 향상 해당 플러그에 결합된 리셉터클 접지 접점의 고유한 구성으로 플러그와 리셉터클 사이의 고정력이 향상됩니다(MDF76-30P-1 플러그와 MDF76KBW 또는 MDF76LBRW 리셉터클). MDF76-30P-1 플러그와 MDF76KBW 또는 MDF76LBRW 리셉터클 결합) 4. 오 삽입 방지 내장된 분극으로 플러그가 리셉터클에 거꾸로 삽입되는 것을 방지 5. 높은 보드 고정 금속 하우징이 PC 보드에 직접 납땜됨 6. RoHS 준수모든 구성 요소와 재료는 EU 지침 2002/95/EC의 요구 사항을 준수합니다. HRS|히로세|히로세|히로세 커넥터|HRS|MDF76LBRW-30S-1H(55) 보드-와이어 LCD 인터페이스 커넥터 대체품].
------------------------------------------------------------------------------------------------1, 호환/대체 HRS|히로세 커넥터|히로세|MDF 시리즈 커넥터 기판 페어 와이어 LCD 인터페이스 커넥터의 제품 사양 및 규격.
| Item | Specification | Conditions |
| 1. Insulation resistance | 100MΩ min. | 100V DC |
| 2. Withstanding voltage | No flashover or insulation breakdown | 500V AC / 1minute |
| 3. Contact resistance | 40mΩ max. | 20mV max., at 1 mA |
| 4. Durability | Contact resistance : 80mΩ max. No deformation of components affecting performance. | 50 cycles |
| 5. Vibration | No electrical discontinuity of 1μs or longer No damage, cracks or parts dislocation. | Frequency : 10 to 55Hz, single amplitude of 0.75mm, 10 cycles in each of the 3 axial directions |
| 6.Shock | No electrical discontinuity of 1μs or longer No damage, cracks or parts dislocation. | Acceleration of 490m/s2 , 11ms duration, sine half-wave, 3 cycles in each of the 3 axis |
| 7. Humidity | Contact resistance : 80mΩ max., Insulation resistance : 50MΩ min. | 96 hours at 60 ±2ç, and humidity of 90% to 95% |
| 8. Temperature cycle | Contact resistance : 80mΩ max., Insulation resistance : 50MΩ min. No damage, cracks or parts dislocation. | 55ç → 5 to 35ç → 85ç → 5 to 35çTimes : 30 min.→ 2 min. to 3 min. → 30 min. → 2min. to B:B3 min.5 cycle |
| 9. Resistance to soldering heat | No deformation of components affecting performance. | Reflow : At the recommended temperature profile。Manual soldering : 300ç for 3 seconds |
------------------------------------------------------------------------------------------------, 호환/대체 HRS|Hirose 커넥터|Hirose|MDF 계열 커넥터 기판 호환/대체 HRS|Hirose|MDF 계열 커넥터 기판-와이어 LCD 인터페이스 커넥터 제품 사양:
------------------------------------------------------------------------------------------------3,Compatible/Replacement HRS|Hirose Connector|Hirose|MDF Series Connector Boards 와이어 투 와이어 LCD 인터페이스 커넥터의 제품 부품 번호/모델 번호 목록입니다:
| MDF76-30P-1C | MDF76KBW-30S-1H(55) | MDF76LBRW-30S-1H(55) |
------------------------------------------------------------------------------------------------4, 기판-와이어 LCD 인터페이스 커넥터 - HRS|MDF76LBRW와 함께 제공 - 호환 가능 30S-1H(55) 보드-와이어 LCD 인터페이스 커넥터 교체용
