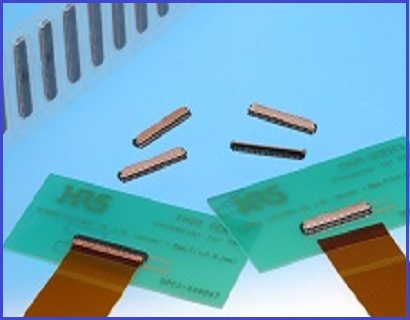

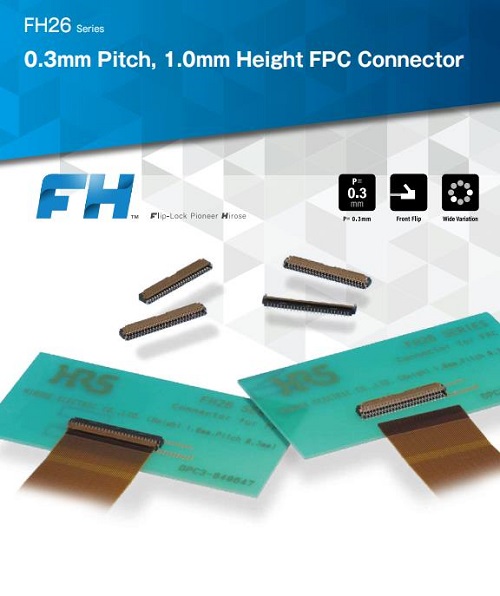

호환 / 교체 HRS | 히로세 | 히로세 | 히로세 커넥터 | HRS | FH26W-27S-0.3SHW | FPC 커넥터는 : 0.3mm 피치, 1.0mm 높이 FPC 커넥터; 주요 특징 및 장점 : 1. 낮은 피치 0.3mm FPC 커넥터 초박형 디자인, 높이 1.0mm, 너비 1.0mm. FPC 커넥터는 0.3mm 피치, 1.0mm 높이 FPC 커넥터입니다. 주요 특징 및 장점은 다음과 같습니다. 낮은 피치 0.3mm FPC 커넥터 초박형 디자인, 높이 1.0mm, 너비 1. 높이 3.2mm, 너비 3.2mm로 설계 공간 절약, PCB 풋프린트 30% 감소, 40% 무게 감소(0.3mm 피치 FH23 시리즈 대비 51% 무게 감소), 2. 40% 무게 감소(0.3mm 피치 FH23 시리즈 51 위치 커넥터와 비교). 2. 손쉬운 PCB 실장, 손쉬운 PCB 리드의 양면 설계와 0.6mm 마운팅 리드 간격으로 PCB 실장이 간소화되고, 0.6mm 마운팅 리드 간격으로 실장 리드 간격이 간소화됩니다. 3. 커넥터 바닥에 패턴 제외 영역 없음(오버몰드 디자인); 이 커넥터의 바닥은 접점 노출을 없애고 패턴 제외 영역을 제거하기 위해 완전히 몰딩되어 있습니다(오버몰드 디자인). 그래픽과 디자인 4. 플립-록 잠금 플립-록(원터치 회전식 ZIF 메커니즘) 가볍게 밀어서 쉽게 작동할 수 있습니다. 명확한 '딸깍' 소리가 나면 결합 과정의 삽입 및 결합이 완료되었음을 알립니다. HRS|히로세|히로세|히로세 커넥터|FH26W-27S-0.3SHW FPC 커넥터 교체용】.
------------------------------------------------------------------------------------------------1, Compatible/Replacement HRS|Hirose Connectors|Hirose|FH26 Series Connectors FPC 커넥터 제품 사양 및 매개변수.
| Item | Speciffcation | Conditions |
| Insulation Resistance | 50M Q Min. | 100V DC |
| Withstanding Voltage | No flashover or insulation breakdown. | 90V AC for 1 min. |
| Contact Resistance | 100m Q Max.Including FPC conductor resistance | 1mA |
| Mating Durability (Insertion/Withdrawal) | Contact resistance : 100m Q MaxNo damage, cracks, or parts dislocation. | 10 cycles |
| Vibration | No electrical discontinuity of 1 u s or moreContact resistance : 100m Q Max.No damage, cracks, or parts dislocation | Frequency : 10 to 55 Hzsingle amplitude of 0.75mm,10 cycles, 3 directions. |
| Shock | No electrical discontinuity of 1 u s. Min.Contact resistance : 100m Q Max.No damage, cracks, or parts dislocation | Acceleration of 981 m/s?6 ms duration, sine half-wave waveform.3 cycles in each of the 3 axis |
| Humidity(Steady State) | Contact resistance :100m Q MaxInsulation resistance : 50M Q MinNo affect on appearance or performance. | 40 士 2C의 온도와 90%~95%의 습도에서 96시간. |
| Temperature Cycle | Contact resistance : 100m Q MaxInsulation resistance : 50M Q Min.No damage, cracks, or parts looseness. | Temperature : -55C-+15C to 35C- +85C++15C to +35C Time : 30 - 2 to 3 - 30 - 2 to 3 (Minutes)5 cycles |
| Resistance to Soldering Heat | No deformation of components affectingperformance. | Reflow : At the recommended temperature profileManual soldering: 350C +/-10C for 51 seconds |
------------------------------------------------------------------------------------------------2, Compatible/Replacement HRS|Hirose Connectors|Hirose|FH26 Series Connectors FPC 커넥터 제품 사양:
------------------------------------------------------------------------------------------------3,Compatible/Replacement HRS|Hirose Connectors|Hirose|FH26 Series Connectors FPC 커넥터 제품 자재 번호/모델 목록:
| FH26W-13S-0.3SHW | FH26W-19S-0.3SHW | FH26W-25S-0.3SHW | FH26W-31S-0.3SHW | FH26W-37S-0.3SHW |
| FH26W-15S-0.3SHW | FH26W-21S-0.3SHW | FH26W-27S-0.3SHW | FH26W-33S-0.3SHW | FH26W-39S-0.3SHW |
| FH26W-17S-0.3SHW | FH26W-23S-0.3SHW | FH26W-29S-0.3SHW | FH26W-35S-0.3SHW |
------------------------------------------------------------------------------------------------, FPC 커넥터 - HRS|FH26W-27S-0.3SHW와 호환되어 제공됨 FPC 커넥터 교체
